Tym razem mam zamiar polecić Wam wszystkim urządzenie, które przyda się każdemu grającemu na instrumentach podpinanych pod "kabel". Jest to kompresor. Używany głównie przez basistów i gitarzystów, lecz można go też podłączyć pod układ nagłaśniający perkusję.
Przepięknie wyrównuje poziom głośności wszystkich dźwięków granych na gitarze, nadając im lekkie przedłużenia, wyciągnięcia, z czego wychodzi fantastyczne brzmienie. Niestety jest to układ stosunkowo skomplikowany, ze względu na dużą ilość małych elementów, które mogą się łatwo przegrzać, tak więc polecam zakup z AVT gotowego kitu, już złożonego. Dla bardziej wytrwałych polecam KIT AVT 302, nie złożony - czyli płytka drukowana, zestaw częsci i dokumentacja. Ja sam osobiście robiłem ten kompresor od podstaw i miałem trochę problemów z samodzielnym doborem części. Jeśli będziecie sami trawić płytkę, przed wierceniem otworków pomalujcie płytkę rozpuszczoną w spirycie kalafonią, ocynujcie wszystkie punkty lutownicze. To powinno zapobiec powstawaniu tzw. "zimnych lutów". Kiedy lut nie łączy z miedzianymi ścieżkami płytki, utrudniając (a wręcz uniemożliwiając) przepływ sygnału. Po drugie - pod każdy układ scalony stosujcie podstawki. Najlepiej żeby były te lepsze (nie takie za 20gr, tylko te za 2zł), zapobiegnie to męce wylutowywania zepsutego (źle wlutowanego, przegrzanego) scalaka z układu. Teraz przedstawiam fragment fachowego opisu urządzenia z magazynu "ELEKTRONIKA PRAKTYCZNA" nr 5/96.
"Przedstawiony w niniejszym artykule kompresor gitarowy jest urządzeniem stosunkowo prostym, potrafiącym jednak oddać nieocenione usługi używającym go muzykom. Jego zalety docenią szczególnie basiści grający tzw. klangiem. Dzięki kompresorowi dźwięk otrzymywany z gitary basowej stanie się wyrównany brzmieniowo, bez względu na siłę z jaką uderza się, badź zarywa struny. Równierz gitarzyści powinni na opisywany efekt baczną uwagę. Różnice w głośności pomiędzy akordami granymi metodą poprzeczkową, a akordami z urzyciem pustych strun [rzestaną być problemem. Grane dźwięki staną się dłuższe, a przy odpowiednim ustawieniu gałek uzyskają charakterystyczny atak, który w połączeniu z odpowiednią barwą gitary da niepowtarzalny klimat. Są to oczywiście nieliczne z zastosowań kompresora. Generalnie używany jest on wszędzie tam, gdzie istnieje konieczność wyrównania sygnału na żądanym poziomie. Oczywiście przedstawione wyżej problemy nic nie mówią elektronikom (chyba, że któryś z nich nieopatrznie gra na gitarze)"
|
|
Lista zakupów:
Rezystory:
R1, R4, R13, R14, R15: 10K
R2, R5, R8, R16, R18, R20: 1M
R3: 47K
R6, R28: 470K
R7: 16K
R9, R12: 27K
R10, R17: 150K
R11: 56K
R19: 3,3K
R21, R23, R24, R29: 100K
R22: 82K
R25, R26, R27: 47K
R30: 560 Ohm
Kondensatory:
C1, C8, C9, C10: 47nF
C2, C5, C7, C11: 1uF/16V
C3, C12: 10nF
C4: 1nF
C6, C17, C18: 47uF/16V
C13, C14: 470pF
C15, C16: 220pF
Półprzewodniki:
D1...D7: 1N4148
D8: dioda LED (czerwona)
T1...T8: BC547
US1: CA3080E
US2 CD4066
Inne:
Isostat 6-nóżkowy monostabilny
Gniazdo duży jack stereo
Gniazdo duży jack mono
złączka do baterii 9V (6F22) wraz z przewodami
|
Podsumowanie:
Podłączenie elementów zewnętrznych
Schemat montażowy
Schemat ideowy

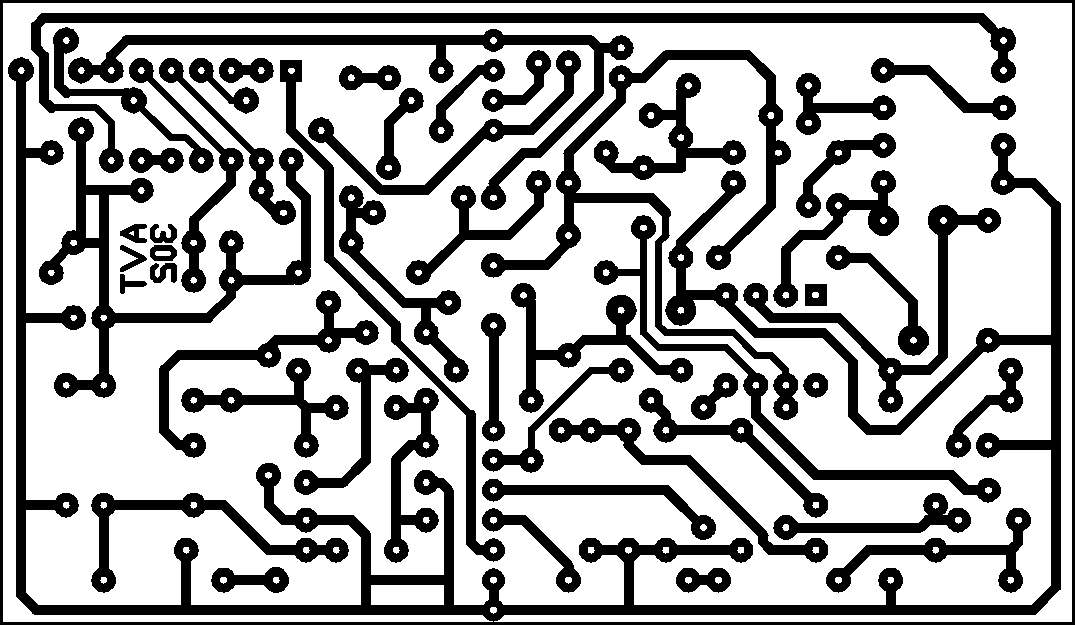

Wzór płytki drukowanej
|
